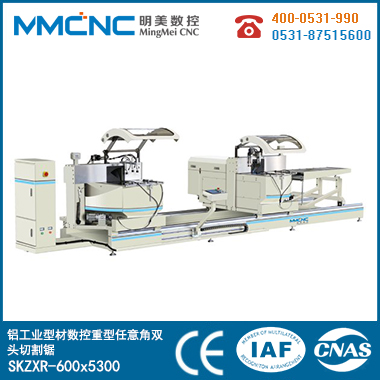

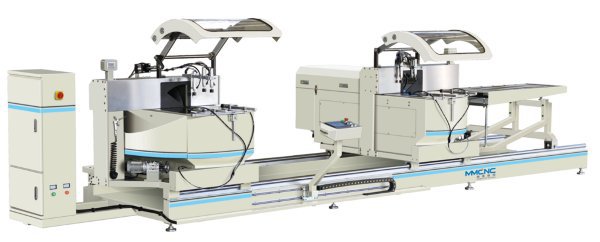

适用于铝型材特宽型材的加工，亦可用于铝型材垂直端面排料加工，采用伺服电机带动减速机，实现锯片45度～90度范围内任意角度旋转定位。
【主要参数】
|
电源 |
三相四线 380V 50Hz |
|
锯头电机功率 |
2 x 3kw |
|
锯头电机转速 |
2800rpm |
|
锯片摆角伺服电机功率 |
2 x 0.9kw |
|
机头水平移动伺服电机功率 |
1.5kw |
|
工作气压 |
0.5-0.8MPa |
|
锯切长度 |
最大5300mm |
|
锯切宽度x高度 |
最大500x180mm 90度 |
|
锯切高度 |
最大210mm 90度 |
|
锯切角度 |
45-90度任意角度 |
|
进刀速度 |
无级调速 0-3m/min |
|
锯片规格 |
600x4.4x30mm Z=120 |
|
外形尺寸 |
7500x2450x1700mm |
|
重量 |
约5000kg |
|
机头转角电机功率 |
2 x 0.55kw |
【主要元件配置表】
|
序 号 |
原 气 件 名 称 |
品 牌 |
品牌地 |
|
1 |
数控系统 |
台达 |
台湾 |
|
2 |
直线导轨副 |
ABBA |
台湾 |
|
3 |
锯片 |
兼房 |
日本 |
|
4 |
按钮 |
施耐德 |
法国 |
|
5 |
直线轴承 |
KSL |
韩国 |
|
6 |
轴承 |
SKF |
瑞士 |
|
7 |
滚珠丝杠 |
ABBA |
台湾 |
|
8 |
减速机 |
村田 |
台湾 |
|
9 |
电磁阀 |
斯泰瑞 |
浙江 |
|
10 |
电机 |
德力 |
浙江 |
|
11 |
伺服电机 |
台达 |
台湾 |
|
12 |
接近开关 |
托尼克斯 |
韩国 |
|
13 |
油水分离器 |
亚德客 |
台湾 |
