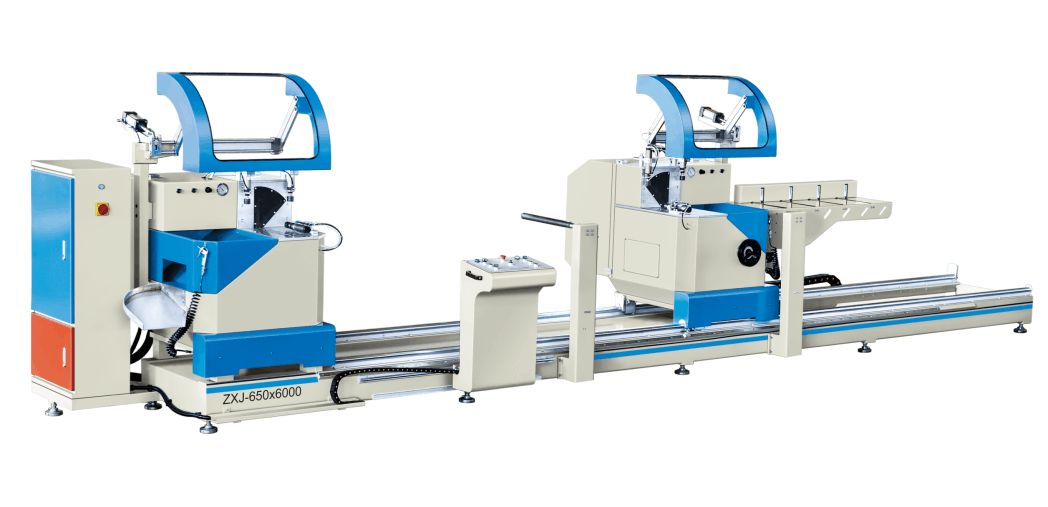

适用于铝型材超大端面切割，两锯头独立摆角，45°、90°可任意组合，采用气缸传动，设立两个常用角度即：内45°、90°，采用650mm超大锯片。
设备特点
-床身采用钢结构焊接,经过时效处理避免床身变形。
-两锯头独立摆角,采用气缸传动,设立两个常用角度即:内45°90°。
-采用650mm锯片,实现大端面型材切割。
-活动锯头采用气动刹紧定尺微调装置。
-中间配备两套独立气动起落辅助托料机构。活动锯头配备随动托料架,使较长型材充分处于稳定状态 。
-活动锯头移动采用滚轮结构,通过转动移动手轮,使锯头灵活、轻便移动。
-型材夹紧采用三位置夹紧结构,均可独立控制使用。
[主要参数]
|
电源 |
380V 50Hz |
|
锯头电机功率 |
2×4KW |
|
转速 |
2800rpm |
|
工作压力 |
0.6～0.8MPa |
|
锯片规格 |
φ650xφ30x5.6mm |
|
切割角度 |
45度 90度 |
|
锯切范围 |
400～5000mm |
|
锯切宽度、高度 |
45° 215x155mm |
|
|
90° 215x220mm |
|
外形尺寸 |
7200x1900x1800mm |
|
重量 |
约3100kg |
[主要元件配置表]
|
序 号 |
原 气 件 名 称 |
品 牌 |
品牌地 |
|
1 |
数控系统 |
台达 |
台湾 |
|
2 |
直线导轨副 |
ABBA |
台湾 |
|
3 |
锯片 |
兼房 |
日本 |
|
4 |
按钮 |
施耐德 |
法国 |
|
5 |
直线轴承 |
KSL |
韩国 |
|
6 |
轴承 |
SKF |
瑞士 |
|
7 |
齿条 |
新锐 |
台湾 |
|
9 |
电磁阀 |
亚德客 |
台湾 |
|
10 |
电机 |
德力 |
浙江 |
|
11 |
伺服电机 |
台达 |
台湾 |
|
12 |
接近开关 |
托尼克斯 |
韩国 |
|
13 |
油水分离器 |
亚德客 |
台湾 |
