铝幕墙加工设备

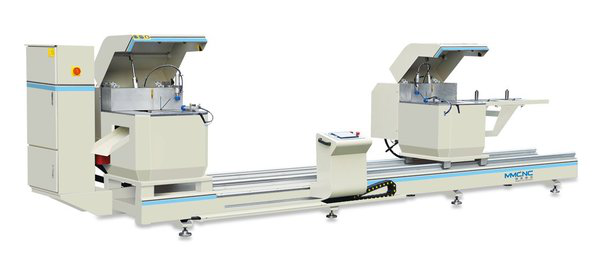

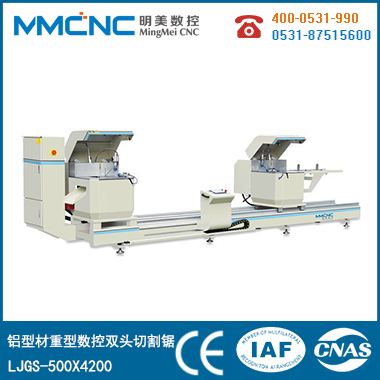

铝型材重型数控双头切割锯
  • 铝型材重型数控双头切割锯

铝型材重型数控双头切割锯

所属类别:铝幕墙加工设备

产品规格:
LJGS-500X4200

详细内容


高品质铝材专用硬质合金锯片,保证良好的切割性能

高精度主轴,保证锯片转动平稳,有效地提高加工件的表面质量

气液阻尼机构,使锯片能够匀速进给,有效地延长了锯片寿命

进给机构采用进口导轨滑块副,具有较高的运动精度

精密直线轴承副,保证了高精度的重复定位

机头自动回转,双向定位,夹紧

双向气缸夹紧机构,实现快速稳定定位、夹紧

自动开合防护罩,使操作更安全

右机头进给采用高导程滚珠丝杠运动形式,传动精度高,定位准确,工作平稳

该机采用数控技术,可完成型材不同规格尺寸的自动下料

设备特点

-主要用于铝合金幕墙料、窗料的切割 下料,亦可用于塑料型材的切割下料。

-使用硬质合金锯片,外径可达Φ500 线速度高,加工精度高。

-右机头进给采用高导程滚珠丝杠运动 形式,传动精度高,定位准确,工作 平稳。

-该机采用数控技术,可完成型材不同 规格尺寸的自动下料。

-机床工作时,两锯头锯片可同时进行 切割,亦可单独切割。

-锯头可摆成45°和90°的需要角度。

-锯片由下向上,锯切型材更安全可靠 而且锯切高度和锯切宽度都很大。



[主要参数]


锯切宽度×高度

235×130mm

主电机功率

5.9kw

主电机转速

2840rpm

使用锯片尺寸

500x300x4.4mm

锯片可摆动角度

90°~45°

工作电压

380V 50Hz

外形尺寸(长×宽×高)

5750×1300×1500mm

机床重量

1500kg

重复定长精度

0.2mm

角度允差

±5

平面度允差

0.10mm

粗糙度

Ra12.5Um

锯切范围

480~4200mm



[主要元件配置表]


原  气

件 名  称

   品牌地

1

数控系统

台达

台湾

2

直线导轨副

ABBA

台湾

3

锯片

兼房

日本

4

按钮

施耐德

法国

5

直线轴承

      KSL

韩国

6

轴承

      SKF

瑞士

7

齿条

新锐

台湾

9

电磁阀

斯泰瑞

浙江

10

电机

德力

浙江

11

伺服电机

台达

台湾

12

接近开关

托尼克斯

韩国

13

油水分离器

亚德客

台湾
