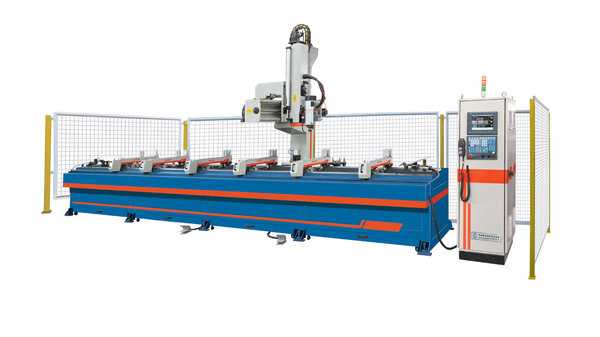

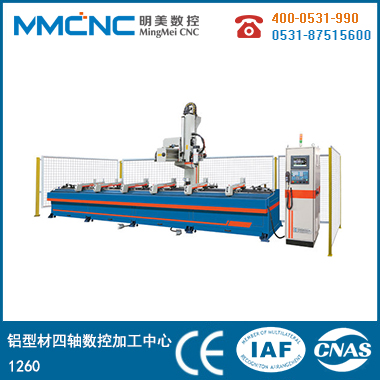

适用于各种铝门窗及幕墙型材的安装孔、流水槽、锁孔、异形孔、端铣及攻丝处等加工工序；采用意大利进口高速电主轴，
能完成正负90度内任意角度的加工，具有极高的工作效率；采用高品质的工业专用计算机控制系统，具有良好的操作界面，
图形编辑机加工跟踪界面，真正实现所见即所得；采用原装进口控制系统，伺服电机，配以高品质滚珠丝扛，直线导轨副及
轴承等机构以确保设备具有较高的加工精度；带有12工位刀具库，自动换刀（使用直径80到150的铣刀时，相邻两个刀位为空）
夹具位置可自动摆放；半封闭设备保护装置确保操作者安全；夹紧装置可随工件大小自由移动定位。
[主要参数]
|
主轴功率/转速 |
9kw/0-24000rpm |
|
工作压力 |
0.5-0.6MPa |
|
X轴运行速度 |
50m/min |
|
Y轴运行速度 |
30m/min |
|
Z轴运行速度 |
20m/min |
|
刀具安装长度 |
130mm |
|
刀柄类型 |
ISO30 |
|
刀具库 |
8刀位 |
|
夹具形式 |
气动夹具(8组) |
|
加工范围 |
1200x300x6000mm |
|
外形尺寸 |
11300x2500x2500mm |
[主要元件配置表]
|
序 号 |
原 气 件 名 称 |
品 牌 |
品牌地 |
|
1 |
数控系统 |
新代 |
台湾 |
|
2 |
直线导轨副 |
ABBA |
台湾 |
|
3 |
显示屏 |
新代 |
台湾 |
|
4 |
按钮是·低压电器 |
施耐德 |
法国 |
|
5 |
直线轴承 |
KSL |
韩国 |
|
6 |
轴承 |
SKF |
瑞士 |
|
7 |
滚珠丝杠 |
ABBA |
台湾 |
|
8 |
气缸 |
BESTON |
山东 |
|
9 |
电磁阀 |
斯泰瑞 |
浙江 |
|
10 |
主轴电机 |
建春 |
台湾 |
|
11 |
气管 |
油顺 |
台湾 |
|
12 |
接近开关 |
托尼克斯 |
韩国 |
|
13 |
油水分离器 |
亚德客 |
台湾 |
|
14 |
齿条 |
新锐 |
台湾 |
|
15 |
减速机 |
锋桦 |
台湾 |
|
16 |
伺服电机 |
韩宇 |
台湾 |
|
17 |
变频器 |
台达 |
台湾 |
