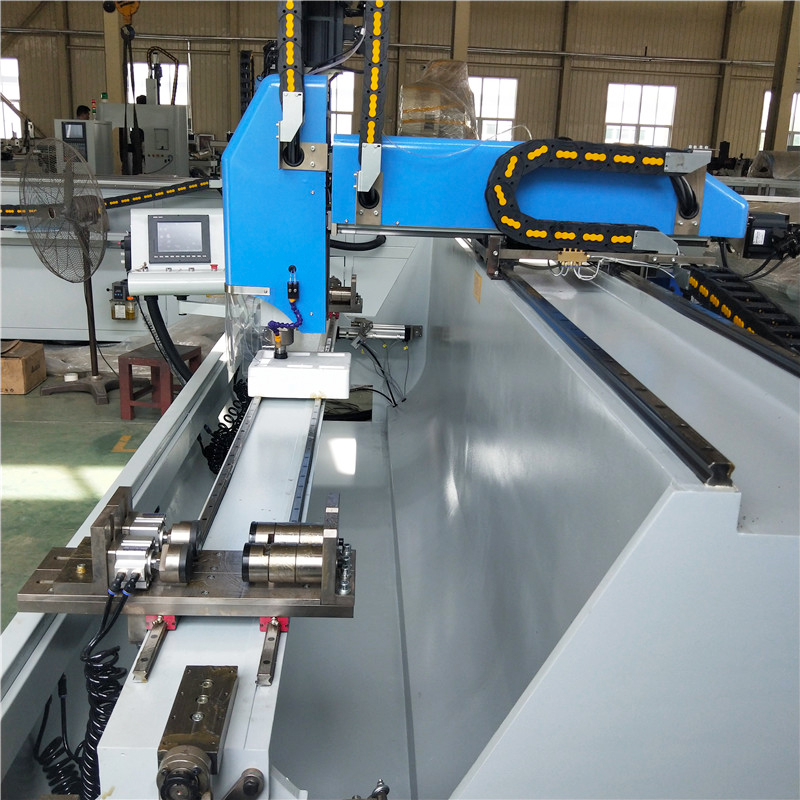

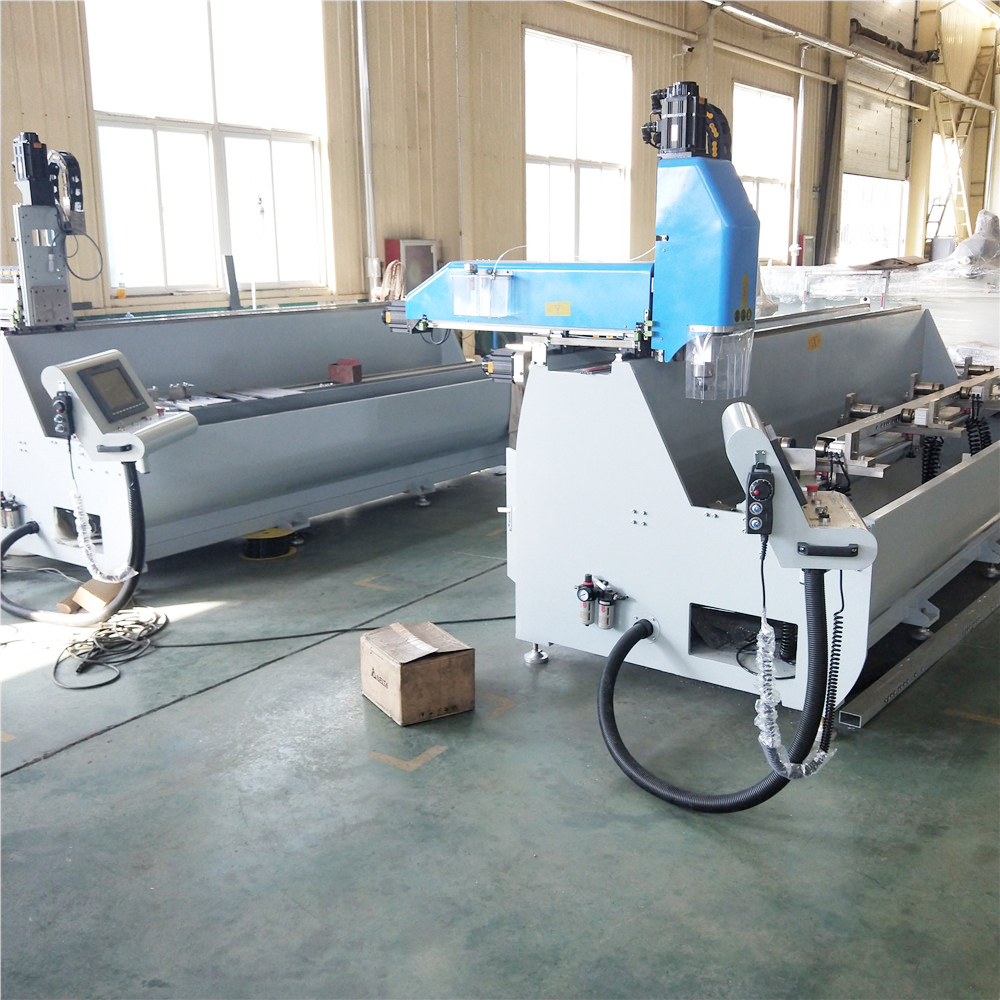

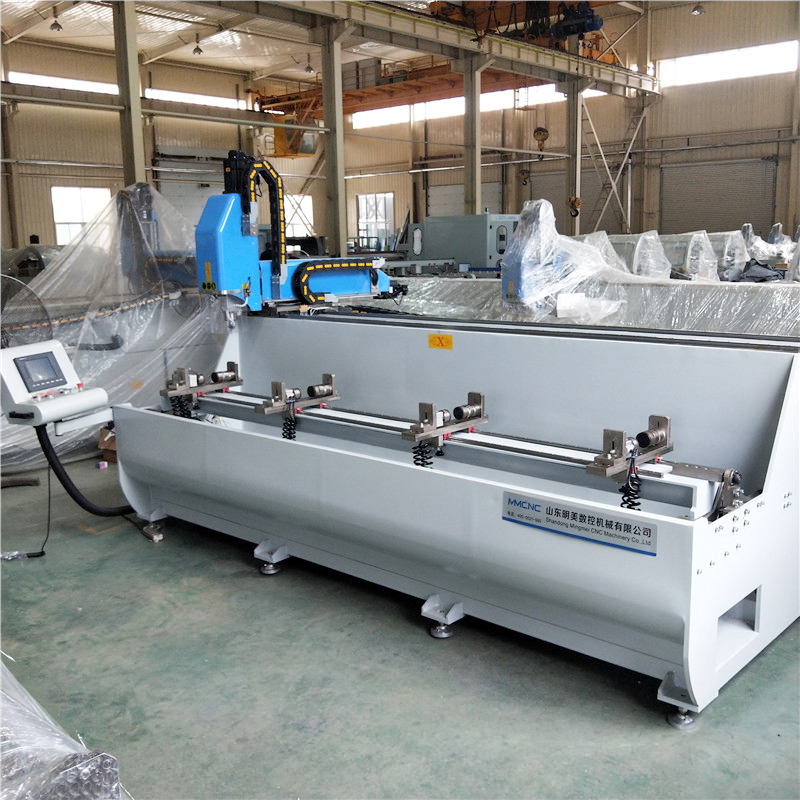

设备特点
-适用于工业铝合金型材、门窗、幕墙铝 合金型材的圆孔、槽孔、锁孔、异型孔等以及铝型材的铣削、倒角、平面雕刻等工序的加工。
-主轴采用风冷电主轴,功率3KW,转速 0~18000转/min,精度高、安全性好可靠性高。
-采用台湾新代CNC数控系统。配备专业 CAD-CAM编程软件。自动转换加工G代码,操作简单,效率高、劳动强度低。
-运动副全部采用进口导轨、滑块,X轴采 用高精度斜齿轮、斜齿条传动,Y轴 Z轴采用高精度滚珠丝杠传动。传动平稳,有效提高整机精度
-工作台翻转180°。-90°~0°°~+90°,型材次装夹可以实现三面加工,加工深通孔(异型孔)时,通过工作台翻转实现深孔加工,提高效率,质量好。
-采用手动泵供油系统,刀具采用系统控制喷雾冷却装置。 主要电器件:断路器、交流接触器均采用法国施耐德产品。
-机床主要部件采用钢结构全部经过时效处理。
[主要参数]
|
主轴功率/转速 |
3kw / 0~18000rpm |
|
工作压力 |
0.5~0.8MPa |
|
X轴行程 |
3000mm |
|
Y轴行程 |
500mm |
|
Z轴行程 |
330mm |
|
刀柄类型 |
ER25 x φ8 |
|
加工范围 |
200x200 |
|
外形尺寸 |
4180x1600x2200 |
|
重量 |
约1400kg |
