铝型材数控加工中心
四轴翻转台加工中心
  • 四轴翻转台加工中心

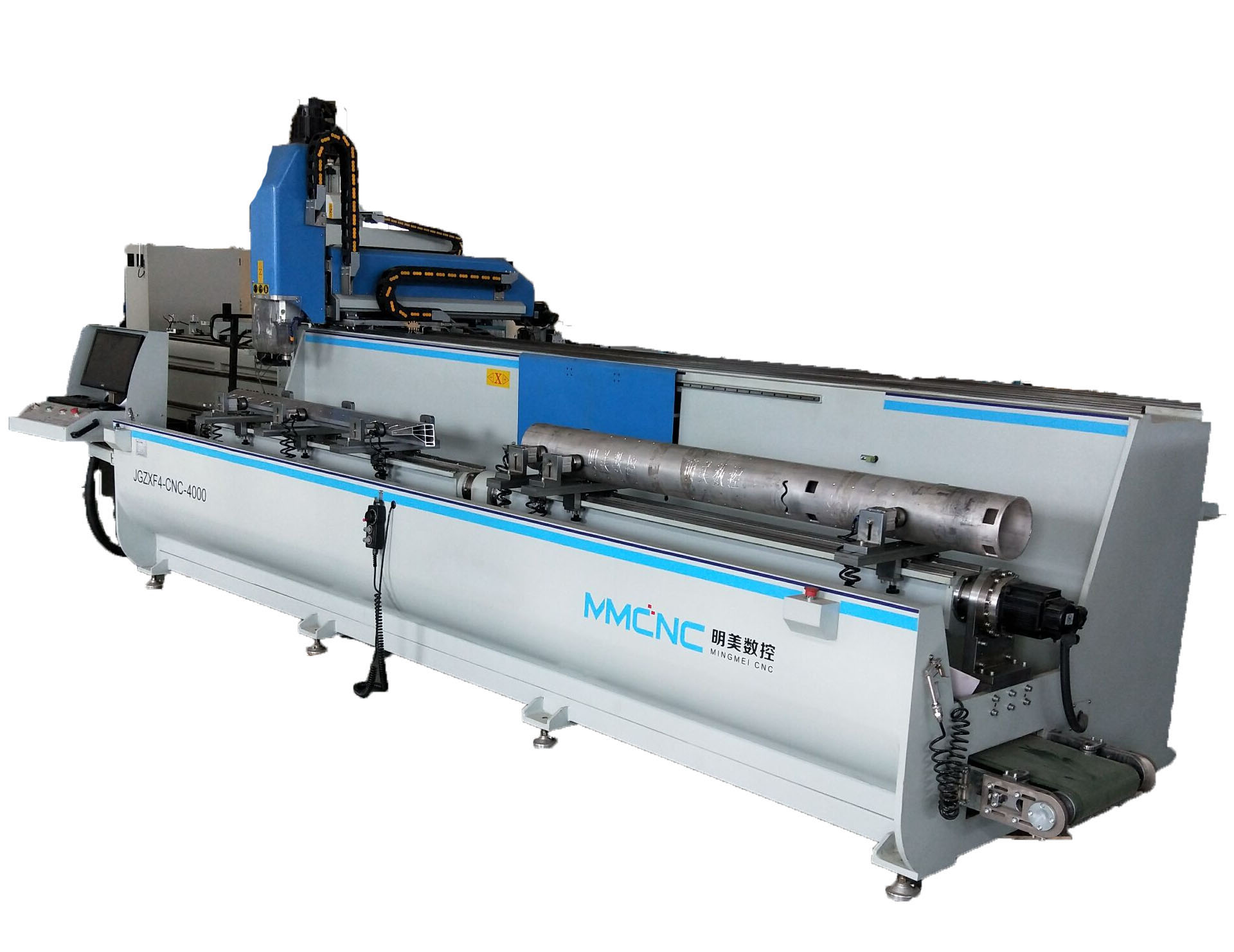

四轴翻转台加工中心

所属类别:铝型材数控加工中心

产品规格:
JGZXF4-CNC-4000

详细内容

适用于工业铝合金型材、门窗、幕墙铝合金型材的圆孔、槽孔、锁孔、异型孔等以及铝型材的铣削、倒角、平面雕刻等工序的加工。

设备特点

 -适用于工业铝合金型材门窗,幕墙铝合金型材的圆孔,槽孔、锁孔、异型孔、(刚性攻丝选配)等以及铝型材的铣削、倒角、平面雕刻等

工序实现一90°~+90°任意角度斜面的加工。

-具备自动排屑功能。

-主轴采用意大利风冷电主轴,功率9KW 转速0-24000r/min,精度高、安全性好、可靠性高。

-采用国产海德盟CNC数控系统。配备专业 CAD-CAM编程软件。自动转换加工G代码,操作简单,效率高、劳动强度低 。

-运动副全部采用进口导轨、滑块,X轴采用高精度斜齿轮、斜齿条传动,Y轴,Z轴采用高精度滚珠丝杠传动。传动平稳,有效提高整机精度。

-内置刀库可容6把刀具,采用刀柄为ISO30标准,安全可靠。

-工作台翻转180°。-90°-0  ~+90°由数控系统控制伺服电机,实现翻转工作台 90°~+90°任意角度翻转,型材一次装夹可以实现多面加工,加

工深通孔(异型孔)时,通过工作台翻转实现深孔加工,有效提高质量和效率。

-采用自动润滑泵供油系统,刀具采用系统控制喷雾冷却装置。

-主要电器件:断路器、交流接触器均采用法国施耐德产品。

-机床主要部件采用钢结构全部经过时效处理


[主要参数]


电源

380V 50Hz

总功率

13.5kw

电主轴功率

S6 9.6kw, S1 8kw

工作压力

0.50.8MPa

转速

24000rpm

X轴行程

4000mm

Y轴行程

640mm

Z轴行程

440mm

X轴速度

50000mm/min

Y轴、Z轴速度

15000mm/min

外形尺寸

5630x2780x2500mm

重量

2600kg



[主要元件配置表]


原  气

件 名  称

品牌地

1

数控系统

新代

台湾

2

直线导轨副

ABBA·银泰

台湾

3

显示屏

新代

台湾

4

按钮是·低压电器

施耐德

法国

5

直线轴承

      KSL

韩国

6

轴承

      SKF

瑞士

7

滚珠丝杠

     ABBA

台湾

8

气缸

BESTON

山东

9

电磁阀

亚德客

台湾

10

主轴电机

原装进口

意大利

11

气管

油顺

台湾

12

接近开关

托尼克斯

韩国

13

油水分离器

亚德客

台湾

14

齿条

新锐

台湾

15

减速机

锋桦

台湾

16

伺服电机

韩宇

台湾

17

变频器

台达

台湾
