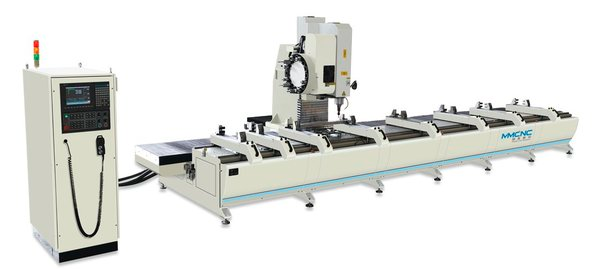

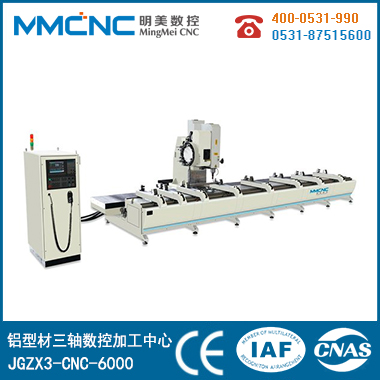

适用于工业铝合金型材、门窗、幕墙铝合金型材的圆孔、槽孔、锁孔、异形孔等以及铝型材的铣削、
倒角、平面雕刻等工序的加工。
采用大功率全闭环主轴伺服电机与台湾高精密机械主轴直接连接。
采用台湾产10.4寸显示器，21MA新代总线伺服控制系统，具备断电后上电继续加工功能，配备
专业CAD-CAM编程软件。
采用圆盘式刀库，容量16把刀，换刀时间仅需3秒，大大提高自动换刀效率。
采用名优高精度滚珠丝扛，导轨及齿条。
双定位设计，分别上料下料不停机，具有更高的加工效率。
集中润滑采用间歇供给系统，刀具采用系统控制喷雾冷却装置。
配置对刀装置系统自动记忆。
主要电器件、断路器、交流接触器均采用法国施耐德产品。
机床主要部件采用钢结构全部经过失效处理。
[主要参数]
|
电源 |
380V 50Hz |
|
刀具类型 |
BT40 |
|
工作压力 |
0.6～0.8MPa |
|
X轴行程 |
6000mm |
|
Y轴行程 |
450mm |
|
Z轴行程 |
500mm |
|
刀具库 |
16刀位 |
|
夹具形式 |
气动家具 8组 |
|
外形尺寸 |
11000x3000x2800mm |
|
重量 |
约6200kg |
[元器件品牌]
|
名称 |
品牌 |
产地 |
|
自动断路器 |
施耐德 Schneider |
法国 |
|
交流接触器 |
施耐德 Schneider |
法国 |
|
按钮 |
施耐德 Schneider |
法国 |
|
电磁阀 |
亚德客 |
台湾 |
|
直线导轨轴承副 |
上银 |
台湾 |
|
直线导轨 |
上银 |
台湾 |
|
数控系统 |
新代 |
台湾 |
|
触摸屏 |
新代 |
台湾 |
|
伺服电机 |
安川 |
日本 |
|
变频器 |
台达 |
台湾 |
|
气缸 |
华通 |
山东 |
|
气管 |
爱普克 |
台湾 |
|
电主轴 |
键春 |
台湾 |
