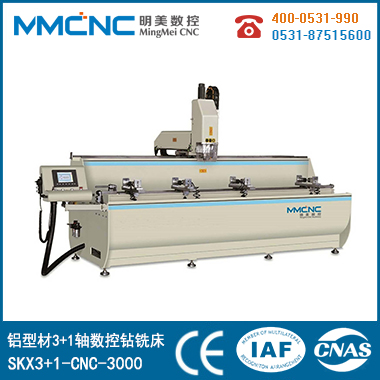

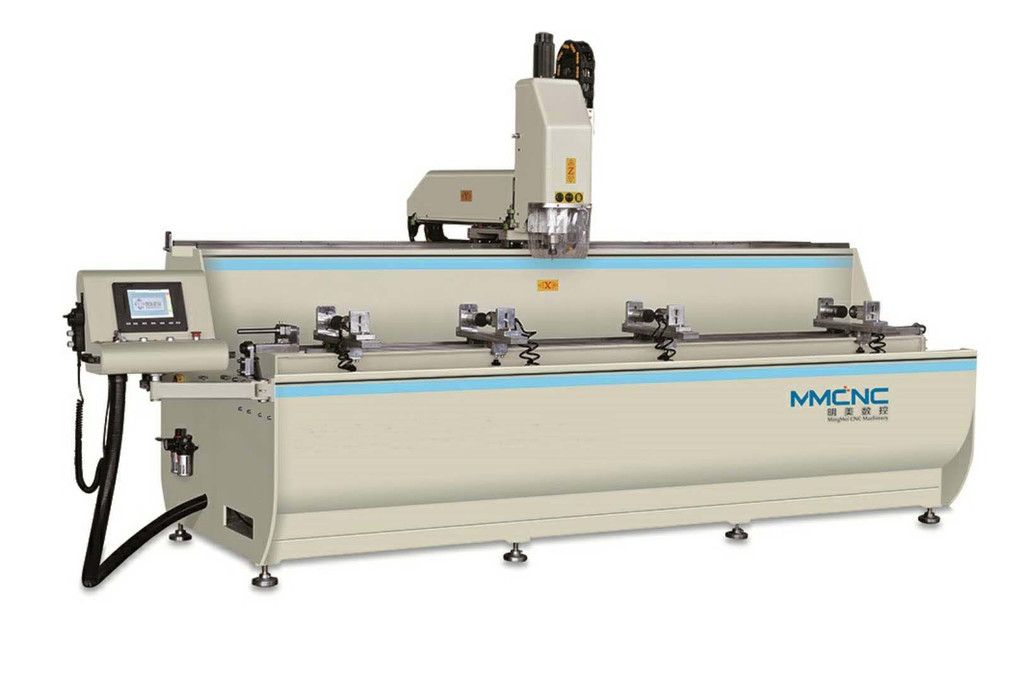

设备特点
-适用于工业铝合金型材、门窗、幕墙铝 合金型材的圆孔、槽孔、锁孔、异型孔等以及铝型材的铣削、倒角、平面雕刻等工序的加工。
-主轴采用风冷电主轴,功率3KW,转速 0~18000转/min,精度高、安全性好可靠性高。
-采用台湾新代CNC数控系统。配备专业 CAD-CAM编程软件。自动转换加工G代码,操作简单,效率高、劳动强度低。
-运动副全部采用进口导轨、滑块,X轴采 用高精度斜齿轮、斜齿条传动,Y轴 Z轴采用高精度滚珠丝杠传动。传动平稳,有效提高整机精度
-工作台翻转180°。-90°~0°°~+90°,型材次装夹可以实现三面加工,加工深通孔(异型孔)时,通过工作台翻转实现深孔加工,提高效率,质量好。
-采用手动泵供油系统,刀具采用系统控制喷雾冷却装置。 主要电器件:断路器、交流接触器均采用法国施耐德产品。
-机床主要部件采用钢结构全部经过时效处理。
[主要参数]
|
输入电源 |
3kw / 0~18000rpm |
|
工作压力 |
0.5~0.8MPa |
|
X轴行程 |
3000mm |
|
Y轴行程 |
5000mm |
|
Z轴行程 |
330mm |
|
刀柄类型 |
ER25 x φ8 |
|
加工范围 |
200x200 |
|
外形尺寸 |
4180x1600x2200 |
|
重量 |
约1400kg |
|
主轴功率/转速 |
3kw / 0~18000rpm |
|
工作压力 |
0.5~0.8MPa |
[主要元件配置表]
|
序 号 |
原 气 件 名 称 |
品 牌 |
品牌地 |
|
1 |
数控系统 |
新代 |
台湾 |
|
2 |
直线导轨副 |
ABBA·银泰 |
台湾 |
|
3 |
显示屏 |
新代 |
台湾 |
|
4 |
按钮是·低压电器 |
施耐德 |
法国 |
|
5 |
直线轴承 |
KSL |
韩国 |
|
6 |
轴承 |
SKF |
瑞士 |
|
7 |
滚珠丝杠 |
ABBA |
台湾 |
|
8 |
气缸 |
BESTON |
山东 |
|
9 |
电磁阀 |
亚德客 |
台湾 |
|
10 |
主轴电机 |
JANRON |
中意合资 |
|
11 |
气管 |
油顺 |
台湾 |
|
12 |
接近开关 |
托尼克斯 |
韩国 |
|
13 |
油水分离器 |
亚德客 |
台湾 |
|
14 |
齿条 |
斯迪博格 |
德国 |
|
15 |
减速机 |
锋桦 |
台湾 |
|
16 |
伺服电机 |
韩宇 |
台湾（3×1.5KW） |
|
17 |
变频器 |
金田 |
台湾 |
