铝型材数控加工中心
大型龙门四轴数控加工中心
  • 大型龙门四轴数控加工中心

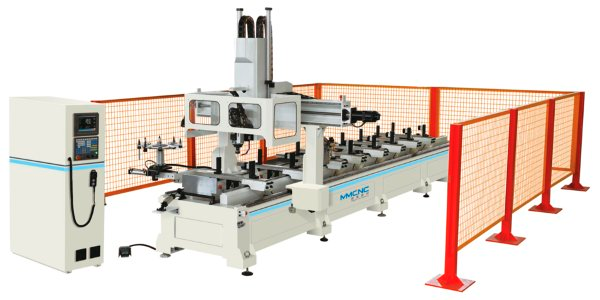

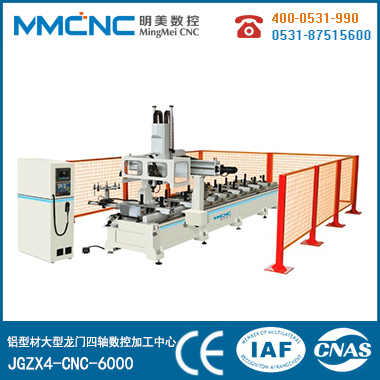

大型龙门四轴数控加工中心

所属类别:铝型材数控加工中心

产品规格:
JGZX4-CNC-6000

详细内容


设备特点

适用于各种铝型材的安装孔、流水槽、锁孔、形孔的加工工序,并带有锯片,可对型材进行角度锯切加工。

本设备主轴可绕Y向在±90°范围内旋转,一次装夹即可完成3个面的加工,具有极高的工作效率。

采用台湾新代10MA四轴数控系统,可实现四轴四联动,并具有良好的用户操作界面。

主轴采用9KW意大利HSD原装进口风冷换刀主轴,高质高效。

设有8工位圆盘换刀刀库(伞式),刀库整体为气缸推进,保证操作安全。

加工中心可自动夹紧,自动刹车,省时省力。

整机采用TBI原装丝杠,30上银导轨、德国亨利安原装齿条等高品质配件,确保机器达到极高的加工精度。

机头设有防护外罩,完全保护操作者安全。

采用冷却喷雾系统,可对道具进行冷却处理。


 [主要参数]


加工范围 X/Y/Z/B

5500/800/400/+-90

主轴功率

9kw

主轴转速

24000rpm

进给速度 X/Y/Z

50/30/20 m/min, B 300rpm

伺服电机 X/Y/Z/A

1.3kw/2x1.3kw/1.3kw/0.85kw

刀库

8工位 伞式刀库 可加锯片 ISO30刀柄

定位精度

+-0.1mm

重复定位精度

+-0.05mm

外形尺寸

7000x1700x2500mm

电源

380V 50Hz

重量

5200kg

气源压力

0.5-0.8MPa



[主要元件配置表]


原  气

件 名  称

   品牌地

1

数控系统

新代

台湾

2

直线导轨副

ABBA

台湾

3

显示屏

新代

台湾

4

按钮是·低压电器

施耐德

法国

5

直线轴承

    KSL

韩国

6

轴承

    SKF

瑞士

7

滚珠丝杠

   ABBA

台湾

8

气缸

 BESTON

山东

9

电磁阀

亚德客

台湾

10

主轴电机

HSD

意大利

11

气管

油顺

台湾

12

接近开关

托尼克斯

韩国

13

油水分离器

亚德客

台湾

14

齿条

新锐

台湾

15

减速机

锋桦

台湾

16

伺服电机

安川

日本

17

变频器

台达

台湾
